海亮铜业油雾废气处理项目

工程概况：

海亮集团是一家专业生产各类铜管的高新技术企业，总占地231521.3m²，建筑面积91604.9m²，产品是高效节能的直铜管和盘铜管。目前，为提高车间生产工作环境，关爱员工健康，以及公司对环保要求进一步提高，针对公司生产中盘拉和二连拉工艺产生的有机废气进行处理。

治理目标：

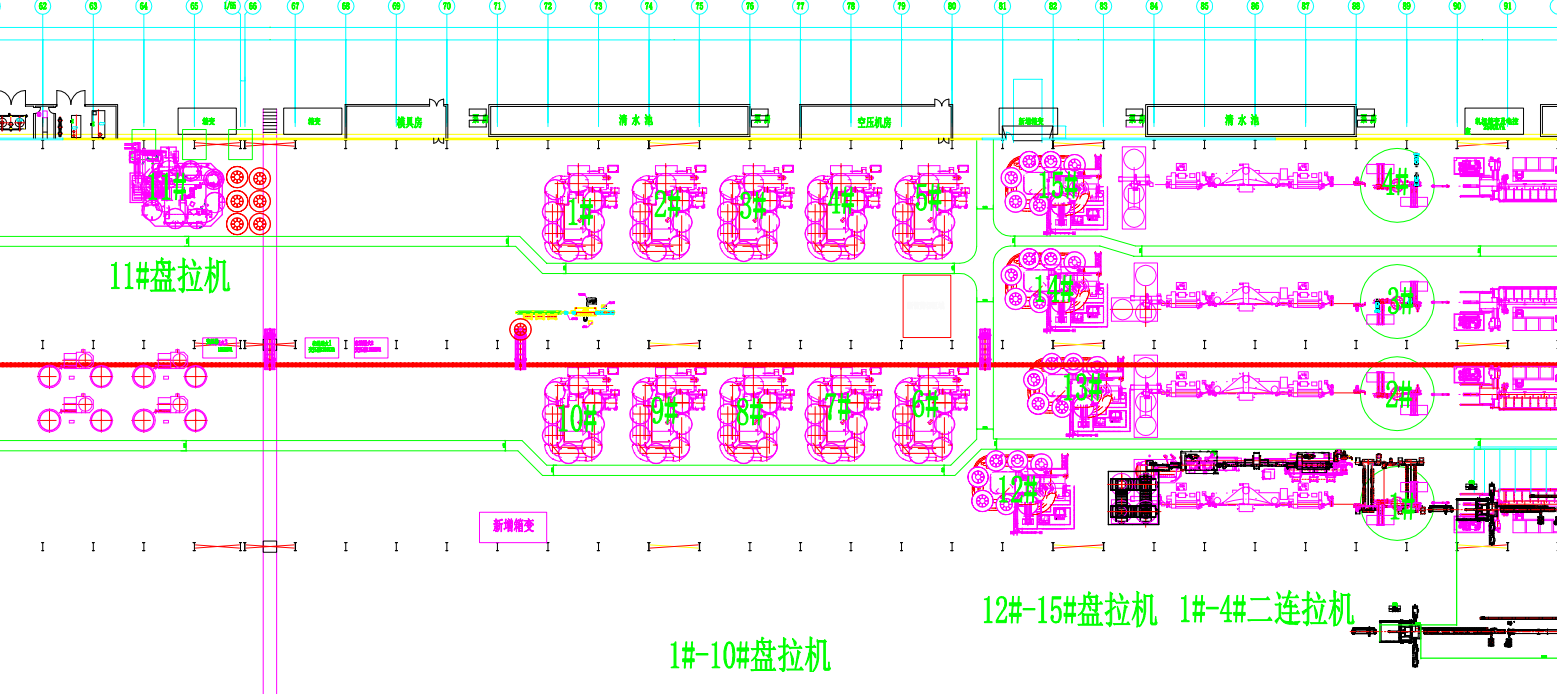

1.十五台盘拉机设置废气收集装置，采取三面围挡形式，不影响设备正常运转；

2每二台盘拉机共用一套油雾处理设备，其中11#盘拉机为独立摆放，需单独做收集处理；

3)五台二连拉设置废气收集装置，采取半封闭式收集，不影响设备正常运转；

4)每二台二连拉共用一套油雾处理设备，其中新车间5#二连拉为独立摆放，需单独做收集处理；

5)收集后的废气经处理后车间内排放（业主要求）；

6) 废气处理后排放烟囱肉眼不见烟雾 ；

7)符合《大气污染物排放标准》DB31/933-2015 ，其他颗粒物排放浓度≤ 30mg/m³。

治理方案：

针对本项目废气特性，采用初级过滤+等离子静电场工艺。

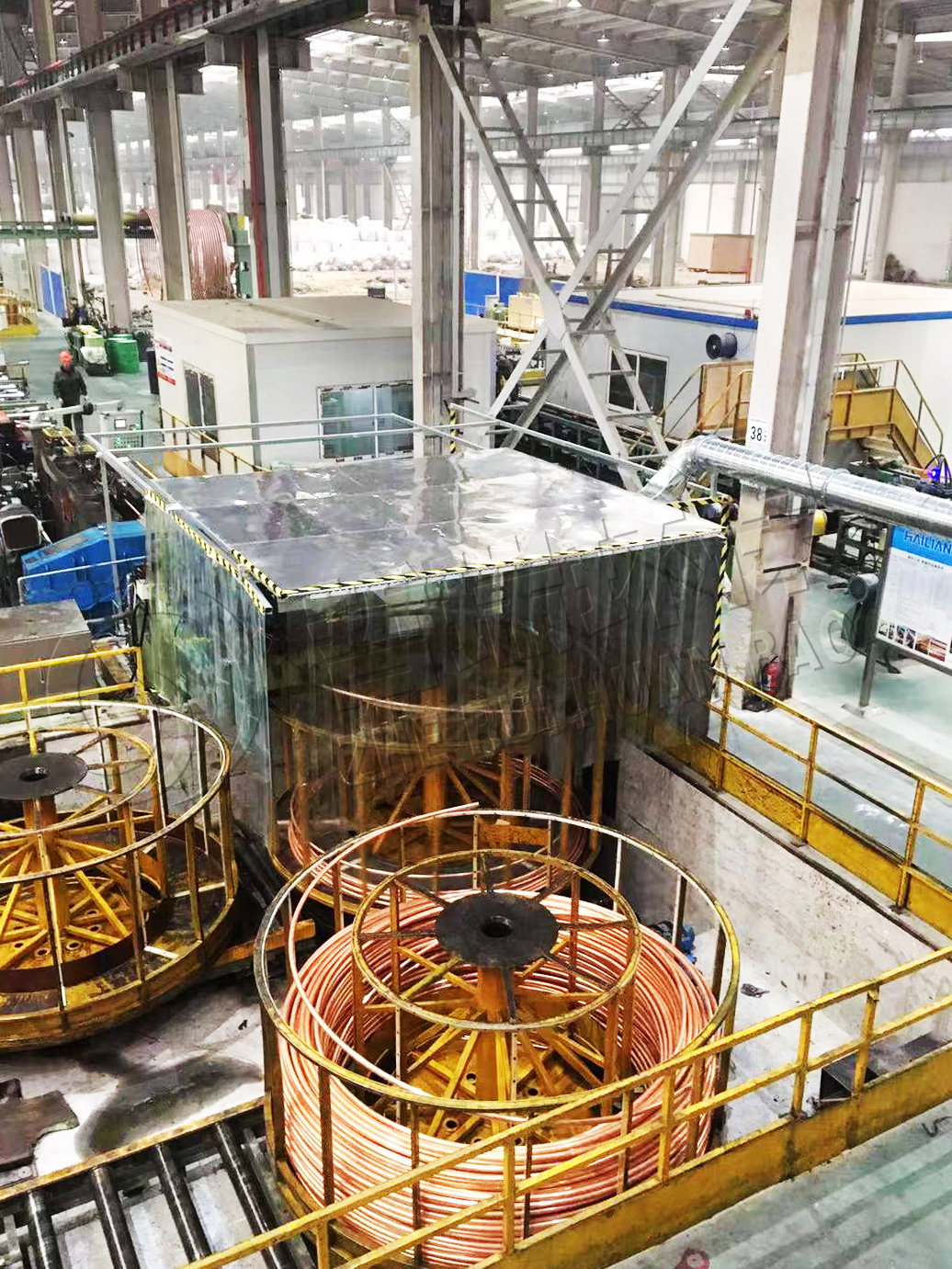

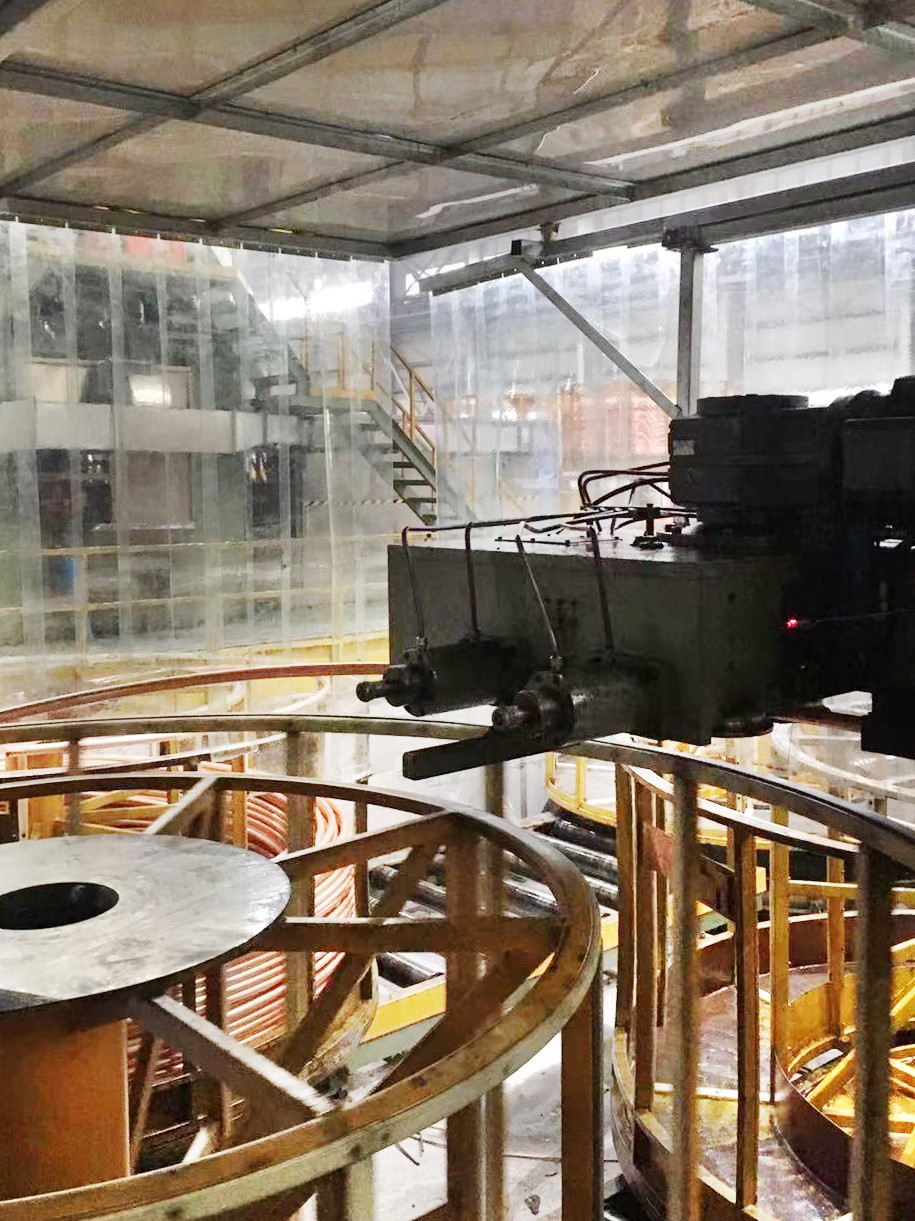

①盘拉机区域采用不锈钢方钢做框架结构，三面加不锈钢板做围挡，第四面部分采用风幕机，另一运行部分做补风口，在不影响设备运行的情况下对油雾废气进行收集，顶部安装2块可拆卸亚克力材质透明盖板，便于设备维修。

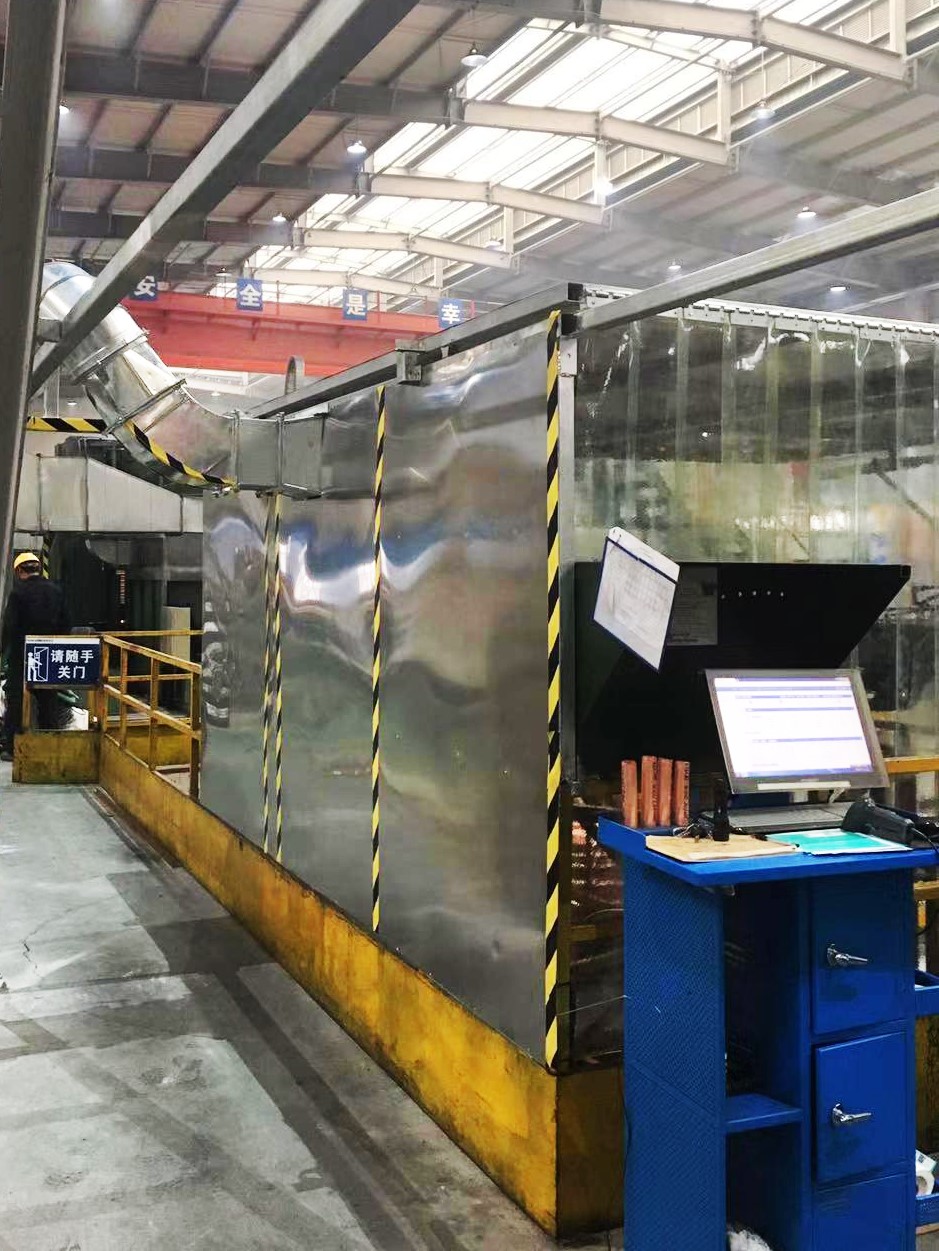

②二连拉区域采用半封闭侧吸方式收集，采用不锈钢方钢做框架结构，盘管进出口采用软帘屏蔽污染源，两侧和顶部采用亚克力板做围挡。

废气经收集后，在风机提供的动力源作用下，经过处理设备净化后排放。

静电等离子技术处理油雾废气原理：利用电晕放电方法使电离区域气体电离，进而使油雾废气颗粒荷电，荷电的油雾废气在电场力和风力等作用力的综合作用下被吸附在静电收尘极板，由于自身的重力油雾粒子向下流到静电器的集油区，然后经排油管道排出。

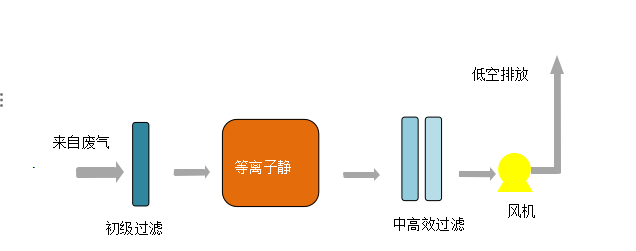

废气处理工艺流程图

设计依据：

《通风与空调工程施工质量验收规范》 GB50243-2016

《排风罩的分类及技术条件》 GB/T 16758-2008

《大气污染治理工程技术导则》 HJ 2000-2010

上海市《大气污染物排放标准》 DB31/933-2015

《通用用电设备配电设计规范》 GB50055-2011

《工业企业厂界环境噪声排放标准》 GB12348-2008

《固定污染源排气中颗粒物和气态污染物采样方法》 GB/T 16157-1996

《电气装置安装工程  低压电器施工及验收规范》 GB 50254-2014

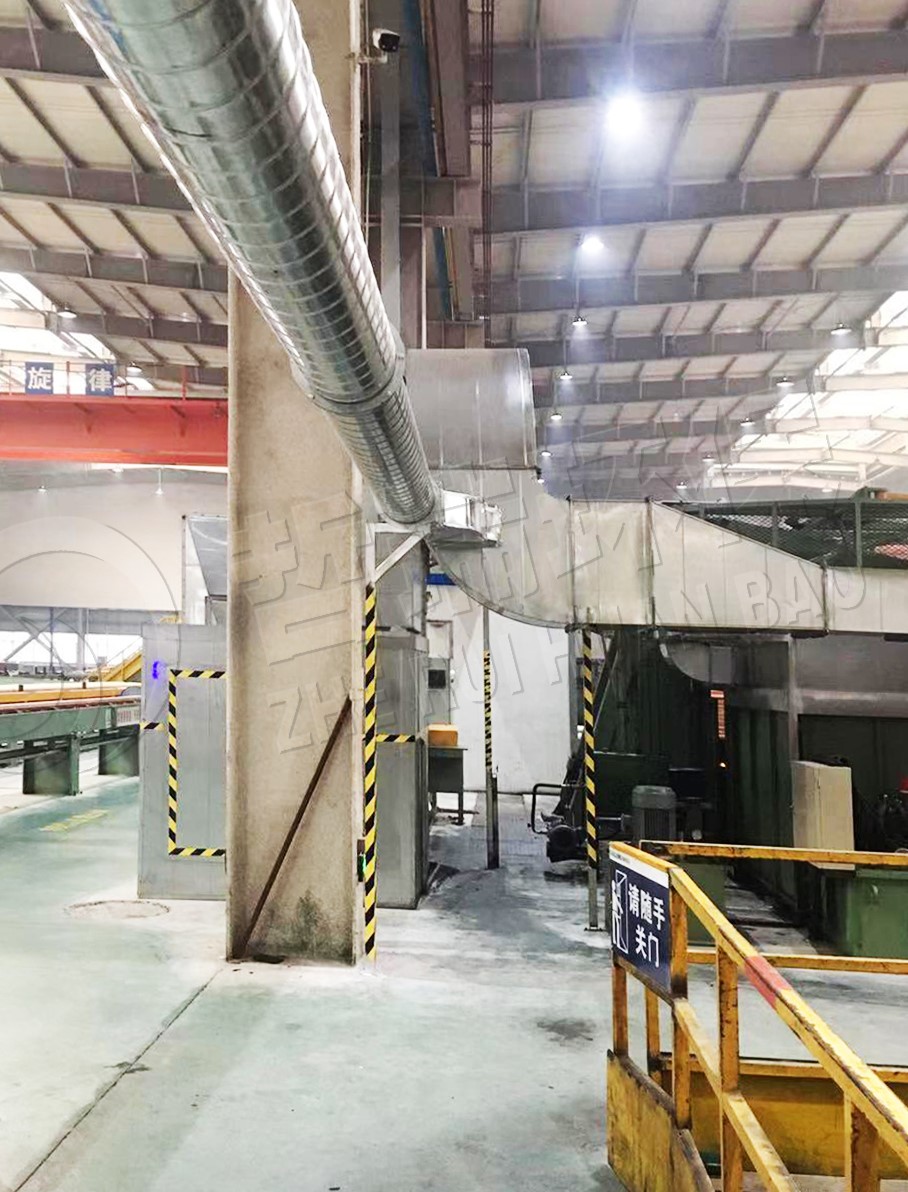

治理图片：
