高速地产集团阜阳假日酒店屋面设备噪声治理

酒店屋面降噪

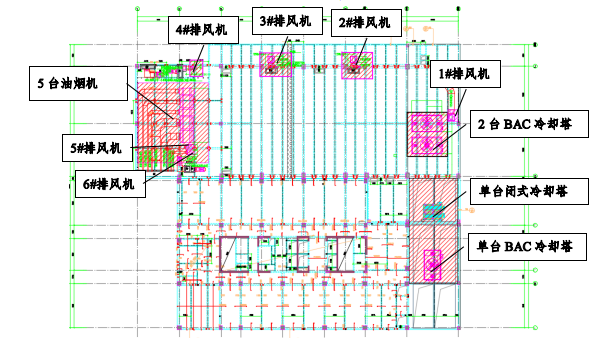

工程概况:


高速地产集团阜阳假日酒店位于阜阳市颍州区三清路511号,现其酒店4楼裙楼屋面设置有2台BAC冷却塔组、5台油烟机组及6台排风机(以下按照数字进行排序),4楼裙楼下沉式设备平台有2台闭式冷却塔(业主未安装,但需考虑其噪声影响),单台BAC冷却塔组等设备,以上多种暖通排风设备产生噪声对酒店主体以及临近的61号住宅楼的声环境有较大影响。主要噪声源:冷却塔组、油烟机组、排风机等设备



治理目标:


1)对于61号住宅楼执行《声环境质量标准》GB3096-2008中1类标准,即窗外1m处满足昼间≤55dB(A),夜间≤45dB(A);

2)酒店本体中酒店客房内按照业主要求,在关闭门窗的情况下,排除其他非本项目的噪声,酒店客房内昼间≤35dB(A),夜间≤30dB(A)。


治理方案:


1. 油烟机组及排风机降噪措施说明

考虑到5台油烟机分布比较密集,且油烟机组通风管道透射出噪声和6台排风机组噪声也对敏感建筑物造成影响,综合以上因素,制定措施如下:5台油烟机离心风机及临近的2台排风机箱整体设置隔声罩,在排风口设置消声器,并在合适位置设置隔声检修门,整体降噪量≥25.5dB(A)。另外4台排风机分布较分散,因此需单独设置隔声罩,设置排风消声器。油烟机组通风管道进行隔声包扎,结构为阻尼层+吸声层+隔声层。

2.冷却塔降组噪措施说明

4台冷却塔中,有2组BAC冷却塔4F屋面上,1台BAC冷却塔和1台闭式冷却塔在4F下沉平台上,为了考虑到整体降噪效果制定以下措施:4F屋面上2组BAC冷却塔整体设置隔声罩,并设置进排风消声器和隔声检修门,综合降噪量≥20dB(A);下沉平台上的BAC冷却塔和闭式冷却塔沿着原有的地梁和顶部梁进行隔声封闭,并设置进排风消声器和隔声检修门,综合降噪量≥20dB(A)。

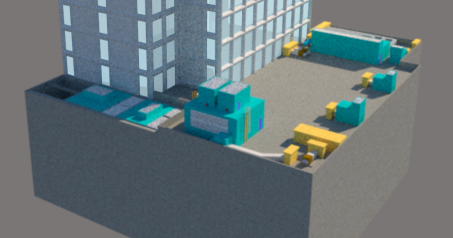

治理方案效果图



设计依据:


《社会生活环境噪声排放标准》GB22337-2008

《声环境质量标准》GB3096-2008

《暖通空调设计规范》GB50019.2-2013

《隔声门》HJ/T379-2007

《建筑设计防火规范》GB50016-2006

《声学管道消声器和风道末端单元的实验室测量方法-插入损失、气流噪声和全压损失》GB/T 25516-2010

《声学消声器现场测量》GBT 19512-2004

钢结构施工验收验收规范GB50205-2001

钢结构设计规范GB50017-2003


治理图片:

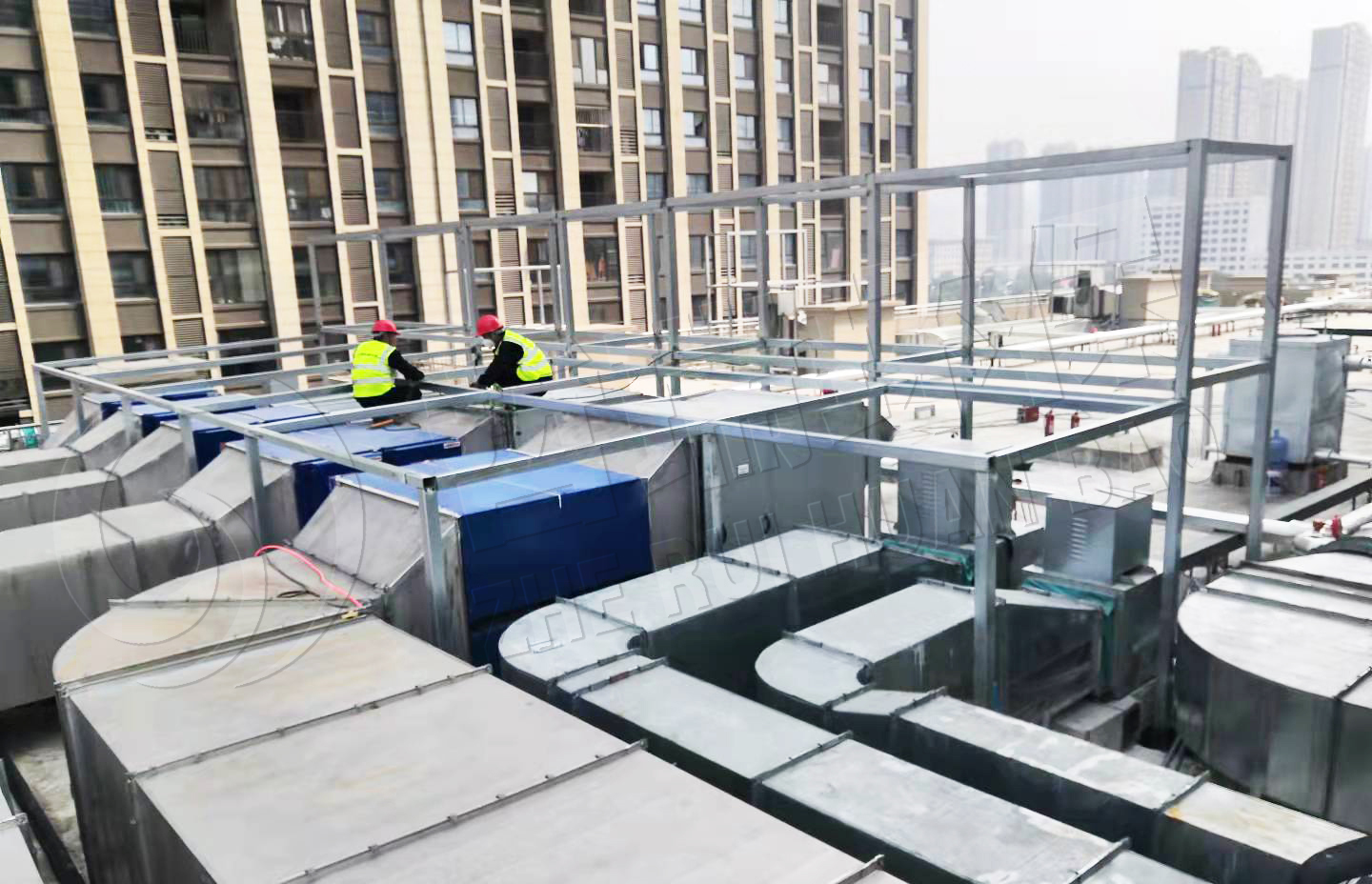

油烟机钢结构施工图


油烟机治理竣工图

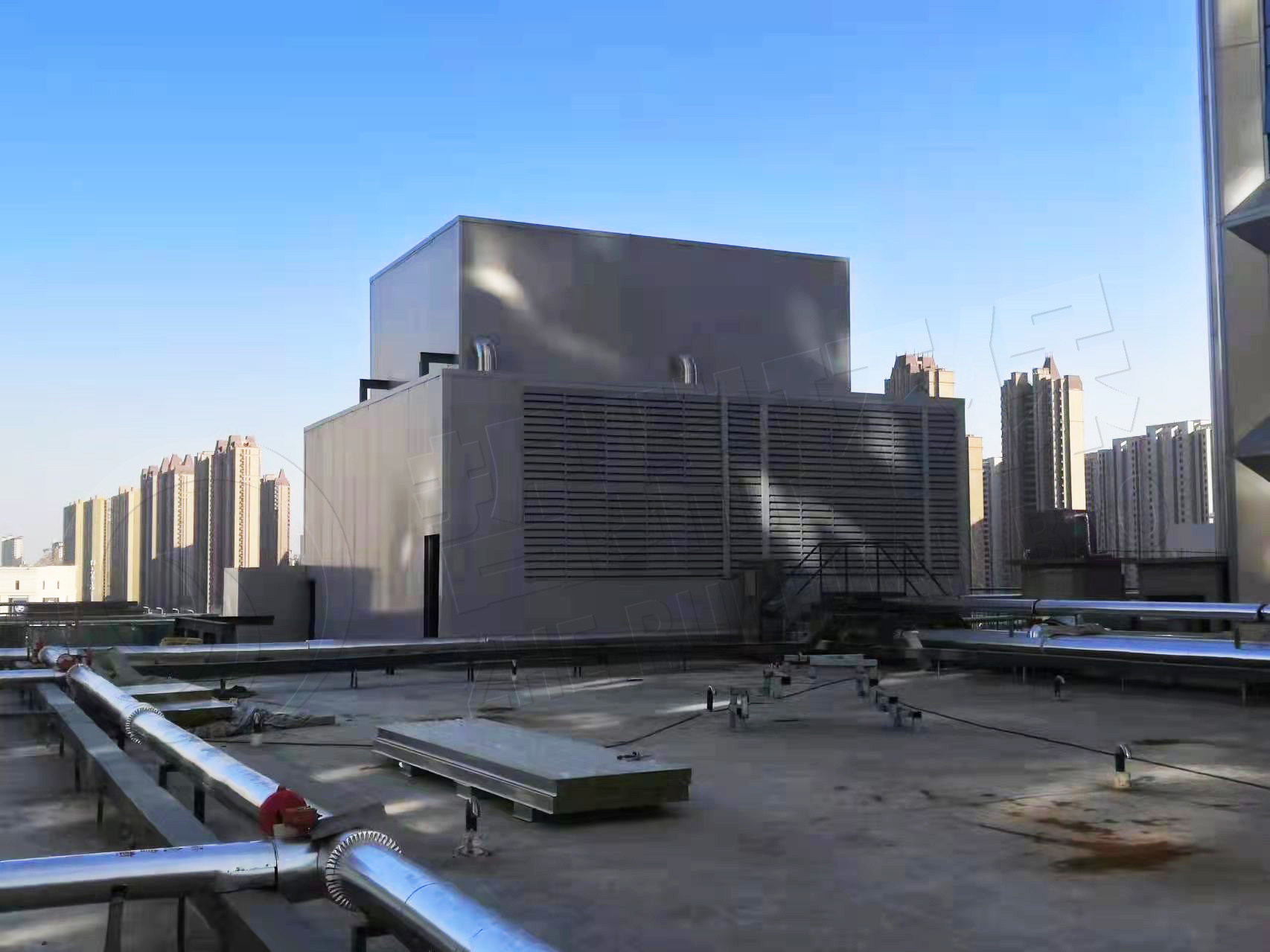

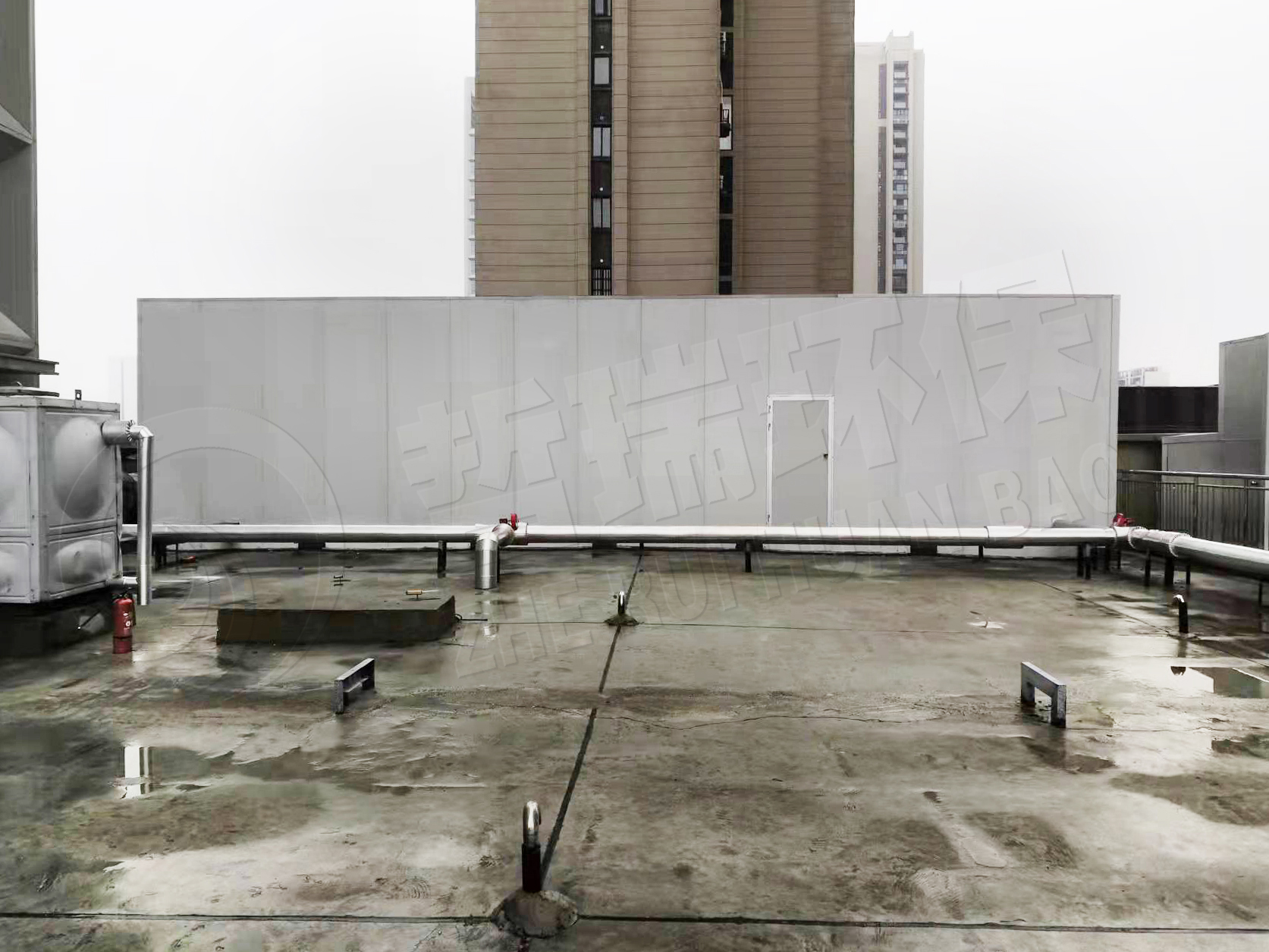

冷却塔治理竣工图


排风机治理竣工图
