徐州南郊中茵城商业中心屋面降噪

商业综合体降噪

工程概况：

徐州南郊中茵商业中心位于江苏省徐州市云龙区和平路55号，本项目区域为居住、商业混合区域，属于2类声环境功能区域。验收标准：标的工程竣工后，未做降噪处理设备关闭，排除背景噪声(其他噪声源，如车辆等)，临近居民区昼间噪声值≤60dB(A)，若存在其他噪声源无法关闭的，则按国家标准。本项目为噪声治理项目总承包。包含且不限于以下内容：噪声治理工程勘察设计、材料采购、施工、消防验收等，并符合验收要求。主要噪声源：排油烟风机、VRV空调外机等。

治理目标：

因商场夜间10后不营业，居民区域需要考虑昼间要求，昼间噪声限值要求为60dB（A）。本项目治理目标为楼面15台排油烟风机、102台VRV空调外机和5台空调箱设备。这些噪声对附近的住户影响较大，将会严重影响住户的休息，必须采取科学措施进行专业的噪声治理，消除和减少噪声对住户和附近区域产生的不良影响，避免噪声不达标引起的各类问题。

治理方案：

（1）VRV空调室外机降噪措施。商场南侧VRV空调外机机组采用隔声罩+排风消声器+进风消声器的形式降低噪声；商场北侧VRV空调外机机组采用消声弯头或排风消声器的形式降低噪声。

（2）排油烟风机降噪措施。商场屋面大风量排油烟风机噪声较大，对排油烟机风机增加隔声罩，出风口加装消声器，同时对商场屋面排油烟机管道进行隔声处理；对商场屋面部分小风量排风机出风口加装排风消声器。

（3）空调箱降噪措施。商场屋面有空调箱设备，现对空调箱增加半隔声罩，4面组成，开口侧背对居民楼。在空调箱出风口处增加排风消声器，减少排风噪声的影响。同时对空调箱送风管道隔声处理。

预计治理后，排除其他干扰，北侧居民房间室外1米噪声降低60dB以下。

治理原理：

噪声控制主要是从声源和传播途径两个方面治理，方法主要包括：隔声、吸声、消声和隔振。本项目声源情况较为明确，需要综合采取隔声、吸声、消声的方法。

1. 多声源叠加模式

2. 点声源衰减模式：拟采用自由声场传播

3. 隔绝空气声往往采用木板、金属板、墙体等固体介质以阻挡并减弱在空气中声波的传播，这些专门用来隔绝声波的固体介质称为隔声材料。在噪声治理工程中，为了提高隔声效果，常将隔声材料与其它声学材料如吸声材料、阻尼材料或空气层复合在一起组成隔声构件。

无规入射条件下质量定律的经验公式求隔声量

4. 吸声：利用吸声处理在噪声传播途径上进行控制是一种传统常用而且有效的方法。当室内声源发出的声音遇到墙面、顶棚、地坪及其它物体表面时，都会发生反射现象。声波在传播过程中遇到各种材料时，都会发生一部分声能被反射，一部分声能向材料内部传播并被吸收，一部分声能透过材料在向外传播。在噪声源周围设置了隔声围护结构的内侧壁面上做必要的吸声处理，不但可有效加强隔声围护结构的隔声量，而且可降低室内的混响声达6～8 dB(A)，同时改善操作人员的操作环境，起到一定的劳动保护作用。

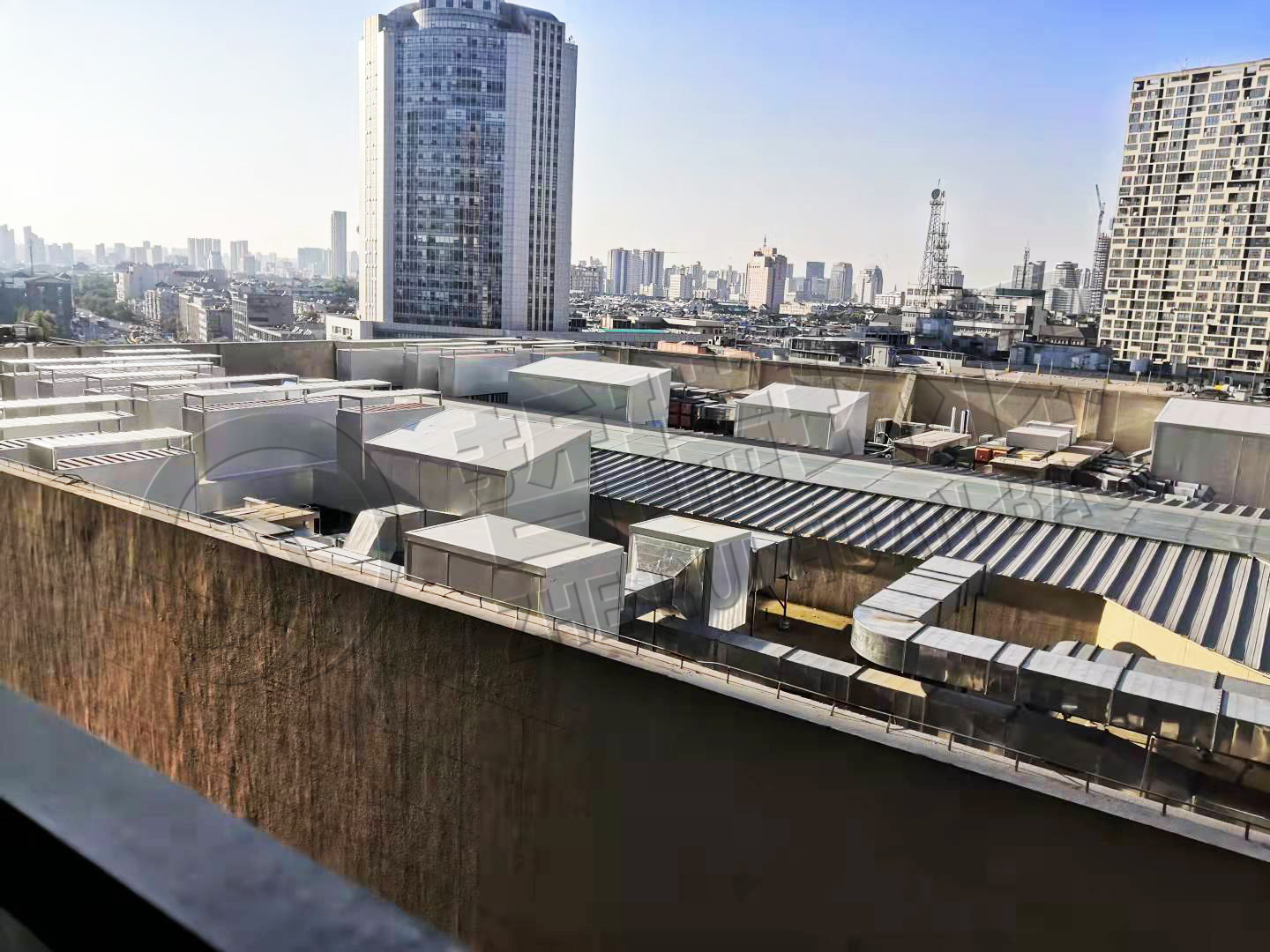

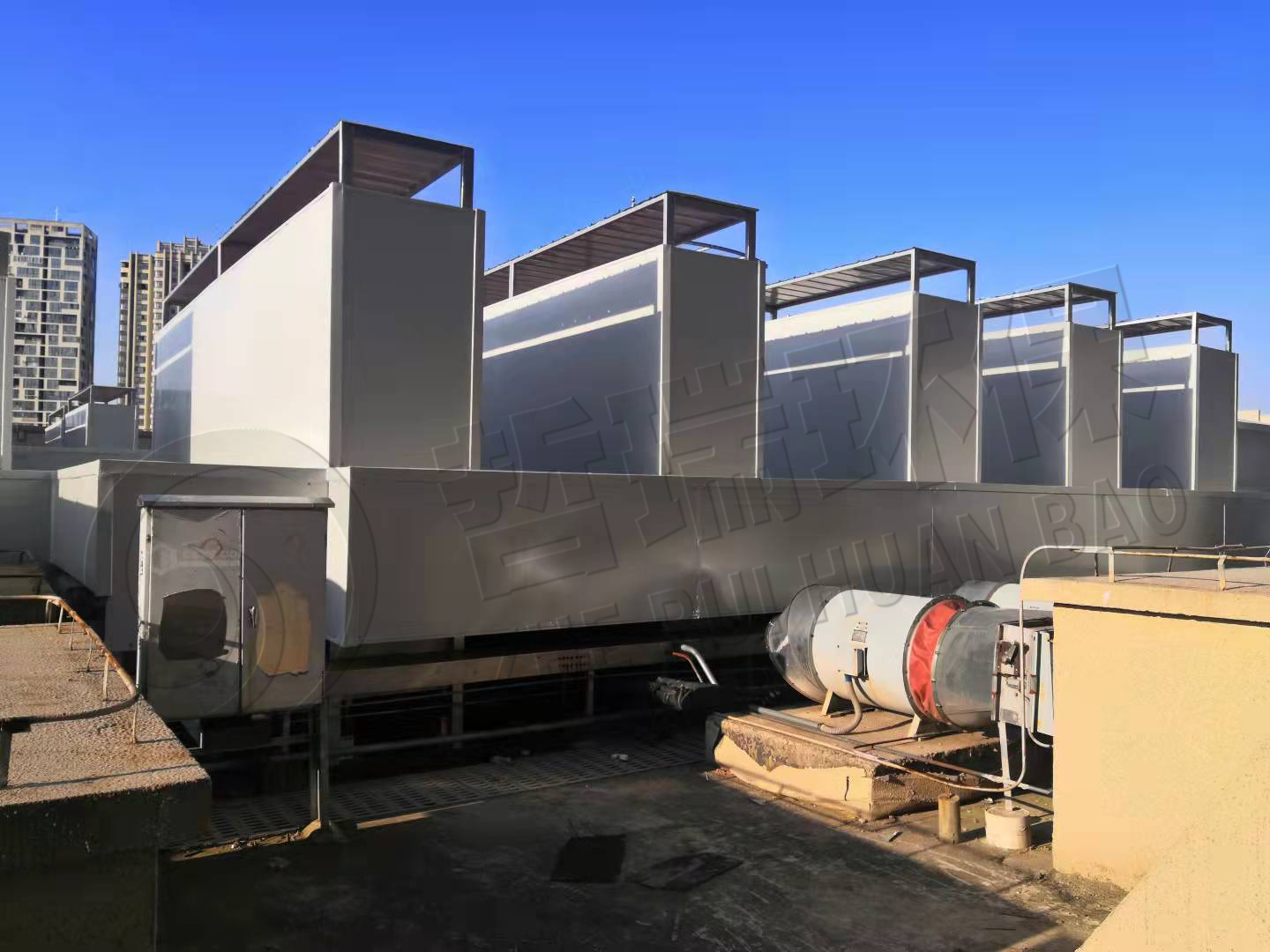

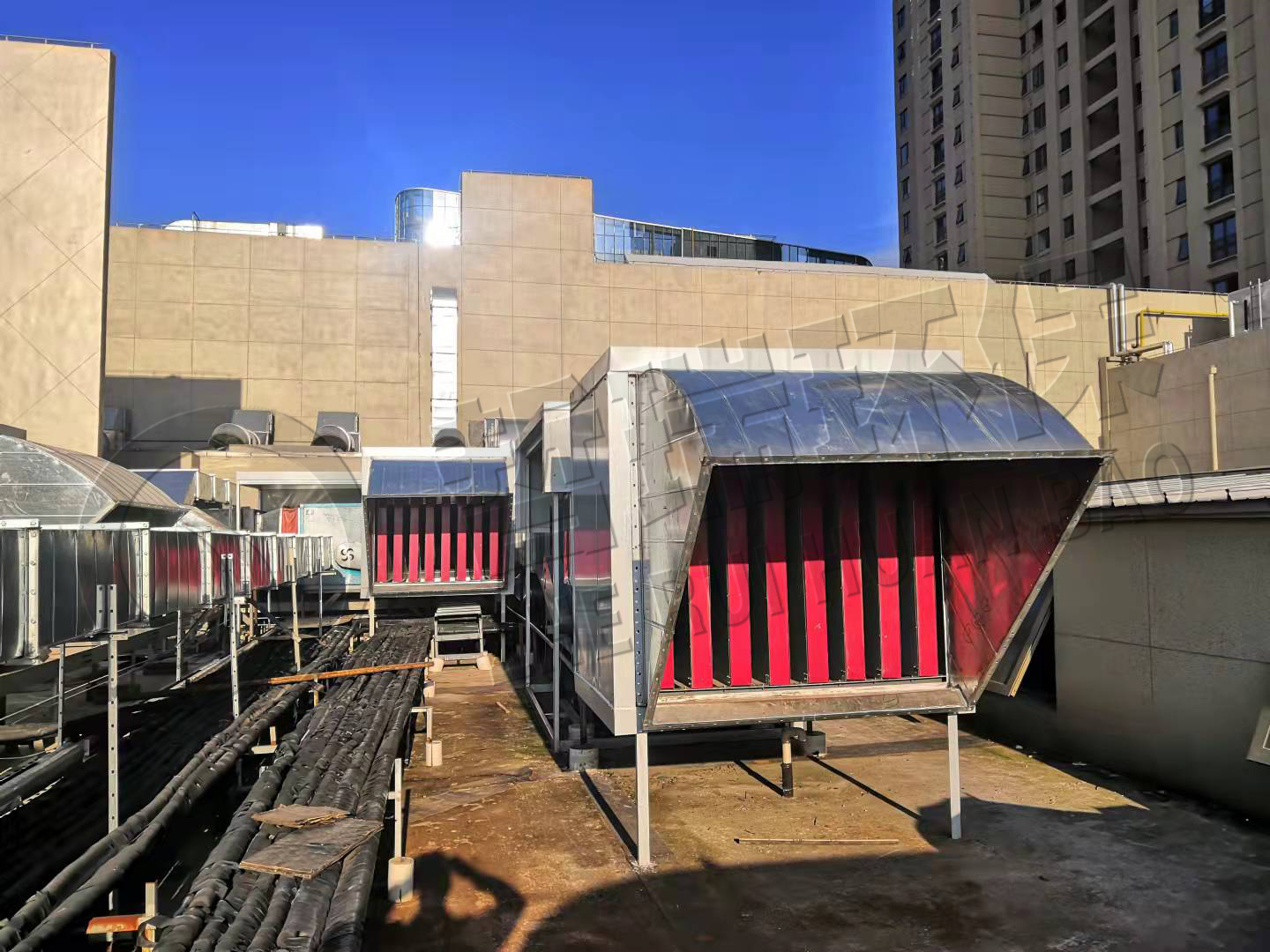

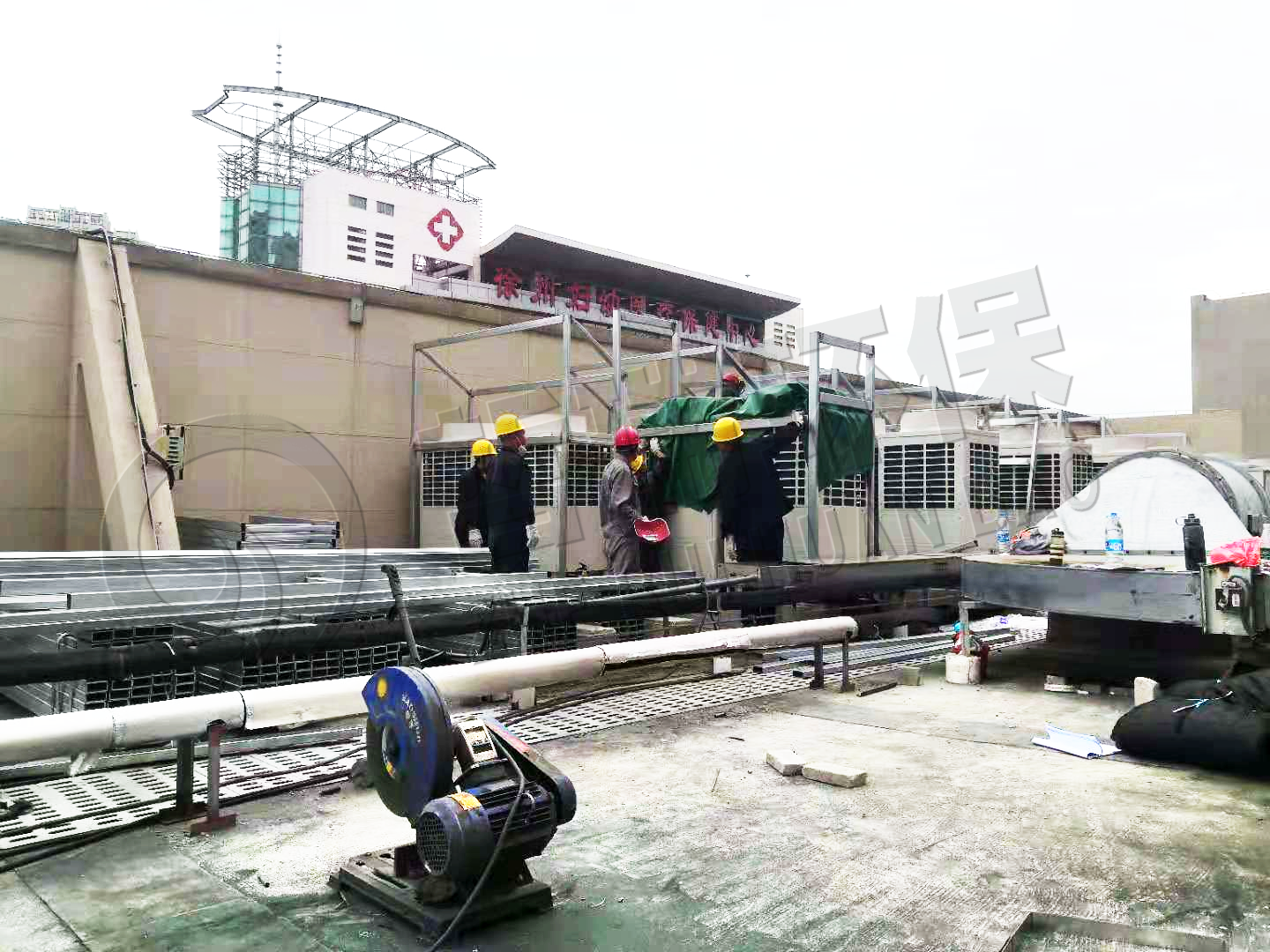

治理图片：
