南京“焦点科技大厦”1#楼、2#楼屋面热泵机组降噪项目

商业建筑降噪

工程概况：

南京焦点大厦屋面设备降噪二期工程位于南京市浦口区丽景路7号，南京焦点大厦西塔楼的4组屋面风冷热泵机组运行时对临近的小区居民楼产生影响。据了解到南京焦点大厦屋面风冷热泵设备经过一期噪声治理，根据业主提供信息现居民区昼间窗外1m处噪声值在57dB（A）左右，已满足《声环境质量标准》（GB3096-2008）二类昼间标准，但居民仍然觉得噪声影响其正常生活，现业主方经过与居民协商后，决定将居民区昼间窗外1m处噪声值降低约5dB（A），达到《声环境质量标准》（GB3096-2008）一类昼间标准，即居民区昼间窗外1m处噪声值不高于55dB（A）。主要噪声源：西塔楼屋面4组风冷热泵机组。

噪声源分析：

风冷热泵机组噪声分析：热泵机组噪声源是压缩机和排风扇。压缩机和排风扇运行产生噪声，而且由于设备运转导致热泵的钢结构产生微振动和结构振动噪声，但前者是主要噪声。热泵的噪声频率特性一般呈中低频特性，其中主要的噪声频率是63~500Hz，低频噪声的距离衰减慢,影响范围广，不容易消除。

对于西塔楼屋面设备一期降噪处理措施如下：

1）排风扇上方安装有排风消声器

2）靠近居民侧（南侧与东侧）安装有消声百叶遮板

根据现场勘察可知，一期降噪措施中排风扇上方安装排风消声器，已解决了排风扇噪声影响；由于热泵的底部没有全封闭底盘，只有钢结构框架，压缩机都支撑在框架上，因此噪声也从底部向上传播，压缩机仅仅安装消声百叶遮板，无法将其噪声完全消除。

治理方案：

  热泵机组压缩机隔声封闭处理措施

因压缩机噪声为本项目的主要影响因素，但需考虑到不能影响其本身散热和检修，我方措施如下：

1) 将4组风冷热泵机组的压缩机沿着机组侧面进行隔声封闭，顶部与底部镂空，便于压缩机通风散热；

2) 隔声封闭材料采用吸隔声模块，模块上安装有可拆卸扣件。

  热泵机组进风侧与其他部位处理措施

压缩机单独进行隔声封闭仅处理噪声向侧面传播，为了保证其进风口侧与压缩机噪声向上传播，我方措施如下：

1) 在原有侧面设有消声百叶遮板的南侧与东侧设置L型声屏障，降低压缩机噪声向上饶射至居民区；

2) 在其他热泵机组侧面未做措施位置安装吸隔声盖顶和消声百叶遮板，降低压缩机噪声向上传播；

3) 为了保证其机组设备正常的进风，在合适的顶部位置设置进风消声插片；

设计依据：

《中华人民共和国环境噪声污染防治法》；

《社会生活环境噪声排放标准》（GB22337-2008）

《声环境质量标准》（GB3096-2008）；

《民用建筑隔声设计规范》GB50118-2010 ；

《建筑设计防火规范》（GBJ16-87）（2001年版）

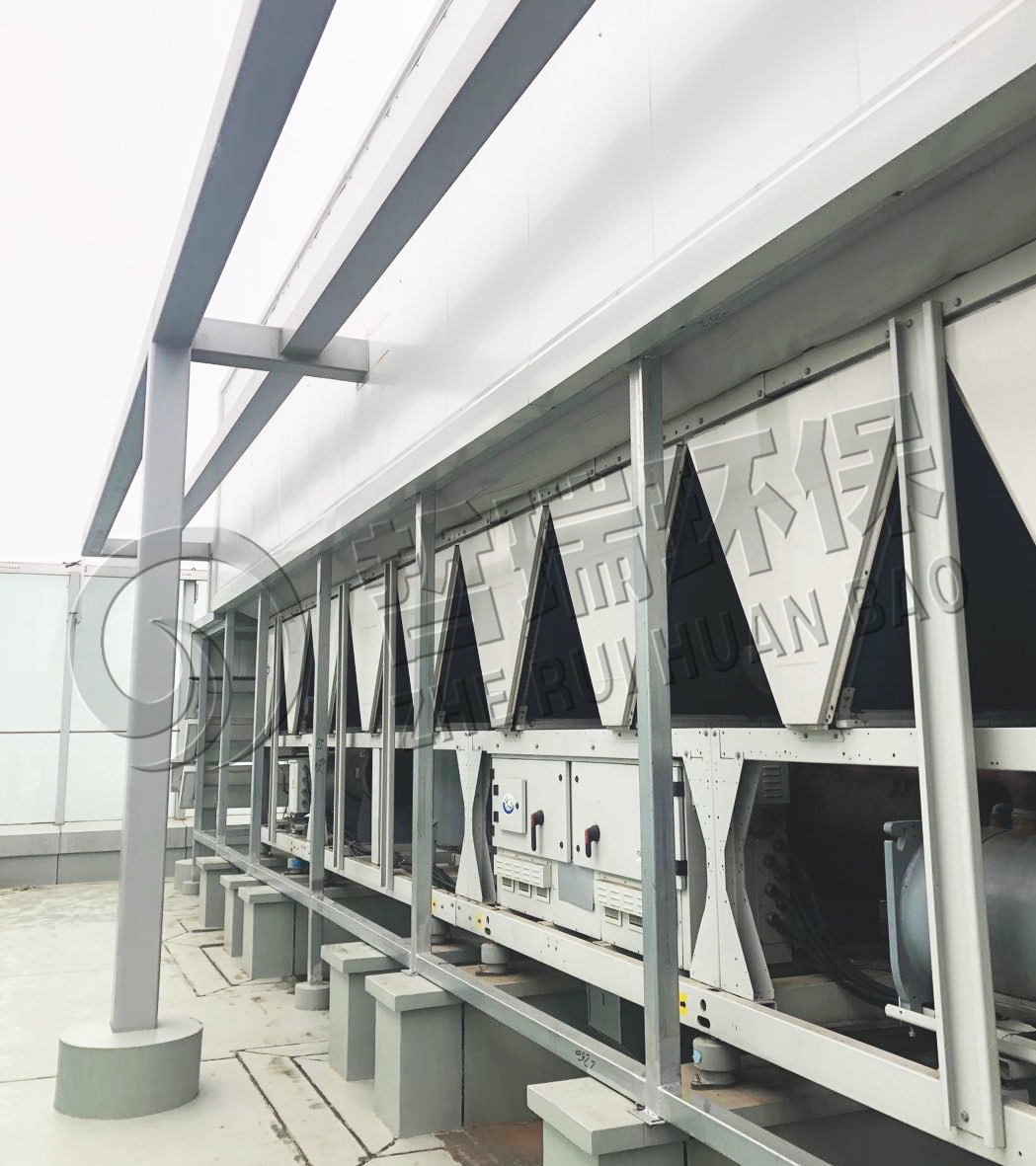

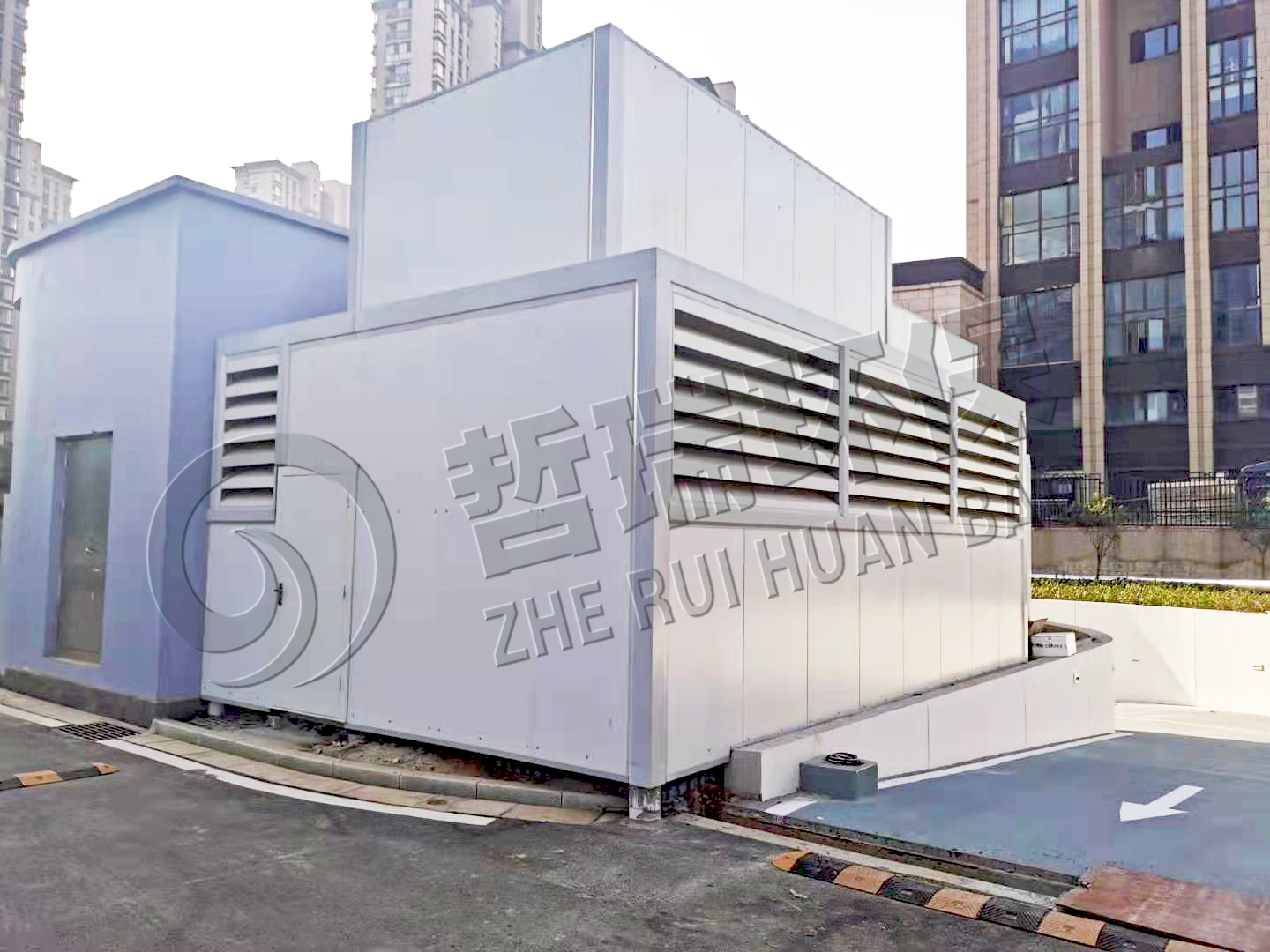

治理图片：
